    使用Ipsec-tools搭建对端VPN网关连接VPC

    最近更新时间: 2017-06-19 13:55:22

    七牛云私有网络VPC可以通过加密的VPN通道连接客户IDC，只需在VPC及用户IDC中设置VPN网关及对端网关即可。客户如果暂时不打算使用cisco、juniper或H3C等厂家的硬件vpn设备，也可以使用开源软件在服务器上搭建对端网关。本文以在CentOS上安装ipsec-tools为例，介绍如何通过开源软件连接七牛云VPC，建立混合云场景。

    系统环境要求，以CentOS 6.4为例：
    Linux version 2.6.32-431.23.3.el6.x86_64
    (mockbuild@c6b8.bsys.dev.centos.org) (gcc version 4.4.7 20120313
    (Red Hat 4.4.7-4) (GCC) ) #1 SMP Thu Jul 31 17:20:51 UTC 2014

    根据系统平台不同选择使用ipsec-tools-0.8.0-25.3.x86_64.rpm包或者ipsec-tools-0.8.0-25.3.i686.rpm包，可以由下面的链接进入下载：

    ftp://ftp.pbone.net/mirror/ftp5.gwdg.de/pub/opensuse/repositories/home:/aevseev/CentOS_CentOS-6/x86_64/ipsec-tools-0.8.0-25.3.x86_64.rpm

    ftp://ftp.pbone.net/mirror/ftp5.gwdg.de/pub/opensuse/repositories/home:/aevseev/CentOS_CentOS-6/i686/ipsec-tools-0.8.0-25.3.i686.rpm

    下载完成后，使用以下命令进行安装：

    rpm -ivh ipsec-tools-0.8.0-25.3.x86_64.rpm

    或

    rpm -ivh ipsec-tools-0.8.0-25.3.i686.rpm

    安装结束后，使用以下命令检查安装结果：

    racoon –V

    3. 配置Ipsec-tools

    需要配置的文件包括：

    IPSec策略配置文件：/etc/racoon/setkey.conf
    密钥配置文件：/etc/racoon/psk.txt
    IKE配置文件：/etc/racoon/racoon.conf

    3.1. 配置Ipsec策略

    使用以下命令打开配置文件：

    vi /etc/racoon/setkey.conf

    设置如下信息：

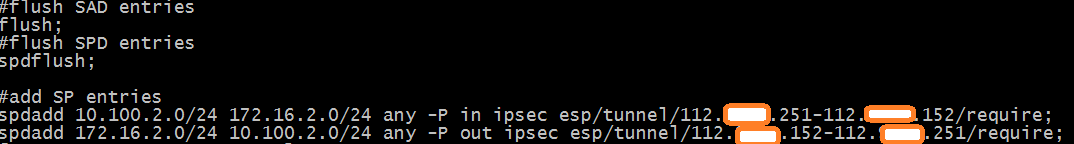

    假设您VPC的CIDR为10.100.2.0/24，VPC上VPN网关的IP地址为112.*.*.251。您IDC的CIDR为172.16.2.0/24，本地VPN设备的IP地址为112.*.*.152，则配置如下：

    3.2. 配置密钥

    使用以下命令打开配置文件：

    vi /etc/racoon/psk.txt

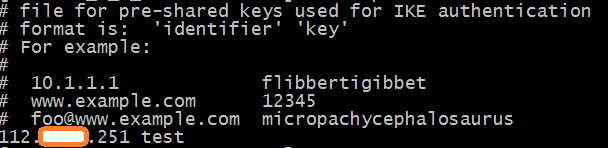

    仍然假设您VPC上VPN网关的IP地址为112.*.*.251，预共享密钥为test，则psk.txt配置内容如下：

    并执行以下命令：

    chmod 600 psk.txt
chown root psk.txt

    3.3. 配置IKE

    使用以下命令打开配置文件：

    vi /etc/racoon/racoon.conf

    仍然假设您VPC上VPN网关的IP地址为112.*.*.251，您本地VPN设备的IP地址为112.*.*.152，则racoon.conf配置内容如下：

    4. 启动Ipsec-tools

    执行以下命令启动Ipsec-tools：

    echo 1 > /proc/sys/net/ipv4/ip_forward
/usr/sbin/setkey -f /etc/racoon/setkey.conf
/usr/sbin/racoon -f /etc/racoon/racoon.conf

    为保障设备重启后ipsec服务自动开启，同时需要将这三条命令写入/etc/rc.local文件中。

    5. 检查通道状态

    通过以下命令查看是否完成通道sa的协商：

    setkey -D

    在您的IDC网络中需要将目的IP为VPC的CIDR的报文路由到您的对端VPN网关，即前面介绍的配置Ipsec-tools的机器。

    在IDC中的机器上ping您在VPC里的子机IP，检测通信是否顺利建立。

    6. 其他问题

    若经过设置后VPC与IDC无法进行加密通信，请按照以下步骤检查：

    1) 检测VPC网关IP是否可达
    Ping您在七牛云上购买的VPN网关公网IP地址是否可达。

    2) 是否缺少路由
    通过以下命令检查是否有到VPC网段的路由或默认路由。

    route –n

    3) 是否存在防火墙过滤规则
    通过以下命令检查是否有防火墙将IKE或内网通信报文过滤掉。

    iptables -nvL

    4) 检查防火墙NAT规则
    是否有将内网通信报文进行NAT导致命中不了Ipsec策略。

    iptables -t nat -nvL
