气泡图
气泡图是显示变量之间相关性的图表,类似于散点图,X 和 Y 轴分别代表不同的两个维度的数据,但是不同于散点图的是,气泡图增加了第三个维度,气泡的大小代表第三个维度数值的大小。也可以使用不同的颜色来区分分类数据。通常可以通过气泡的位置以及大小比较不同类别气泡之间的关系。
使用步骤
1.在搜索栏输入搜索条件,点击右侧的查询按钮;
2.在选择图表类型为气泡图;
3.指标与分组
配置里配置好需要显示的分组字段与指标;
4.设置图表样式,选择 x 轴、y 轴、标记大小、标记颜色的字段或指标。
气泡图样式设置
配置项 | 说明 |
---|---|
图例位置 | 图例在图表中的位置,可以配置为上、下、左、右和无 |
x 轴 | 标签旋转:x 轴标签可旋转展示,当 x 轴标签特别多时使用此功能可让图表更易阅读标签显示:自适应显示:使得 label 没有重叠,可能会省略部分 label; 全部显示:强制显示所有的 label,可能会出现 label 重叠的现象; 隐藏:隐藏 labelx 轴显示字段:显示在 x 轴的分组字段或指标数值单位:对数值的显示单位进行切换 |
y 轴 | y 轴显示字段:显示在 y 轴的分组字段或指标数值单位:对数值的显示单位进行切换 |
大小 | 标记大小字段:除了 x 轴字段和 y 轴字段,气泡图支持标识气泡大小的指标值数值单位:对数值的显示单位进行切换气泡最小直径:限制气泡显示的最小直径气泡最大直径:限制气泡显示的最大直径零值显示:隐藏数值为 0 的指标 |
颜色 | 标记颜色字段:除了 x 轴字段和 y 轴字段,可新增一个字段用于区分不同分类数据 |
示例1:分类对比数据

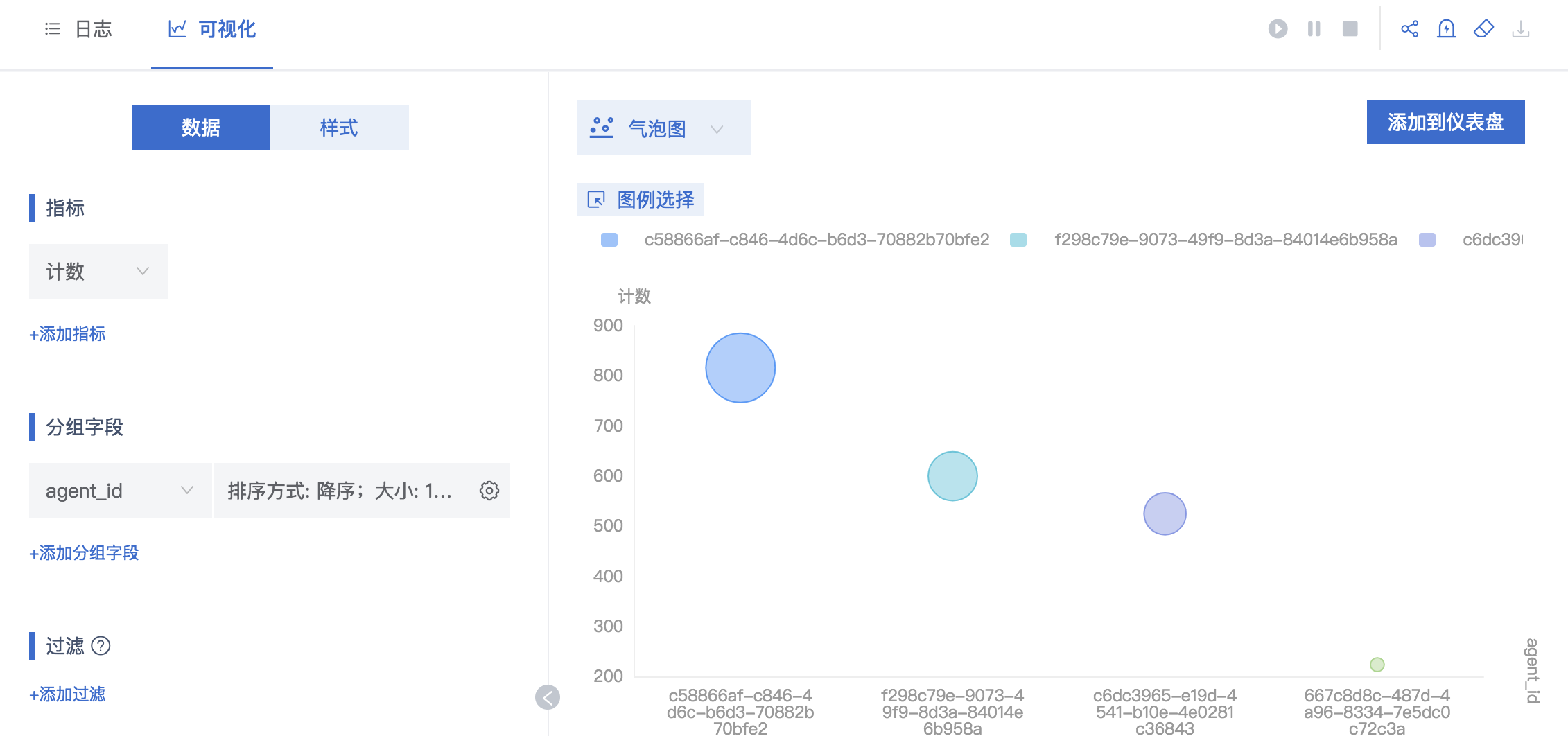

统计不同 agent 的日志计数。在样式设置里,设置 x 轴显示字段为 agent_id,颜色字段为 agent_id,y 轴显示为计数指标,大小字段为计数指标,用柱状图可以做同类的分析,但气泡图能达到更好的视觉效果。
示例2:分析数据的相关性

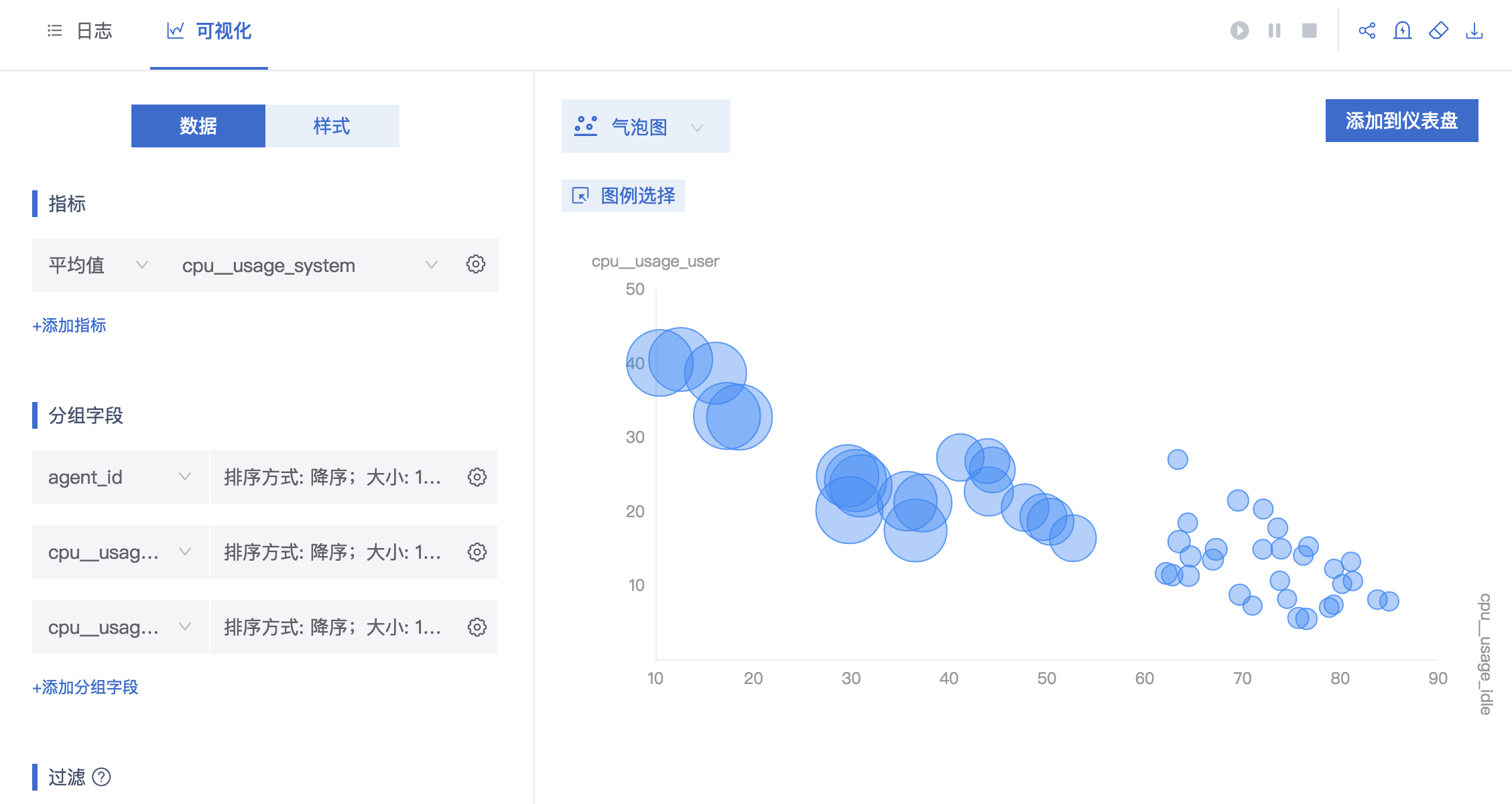

在下图中,通过将 cpu__usage_system 的平均值映射为气泡的大小,设置 x 轴字段为 cpu__usage_idle,y 轴字段为 cpu__usage_user,可以看出 cpu__usage_user 和 cpu__usage_idle 之间大致呈负相关的关系。

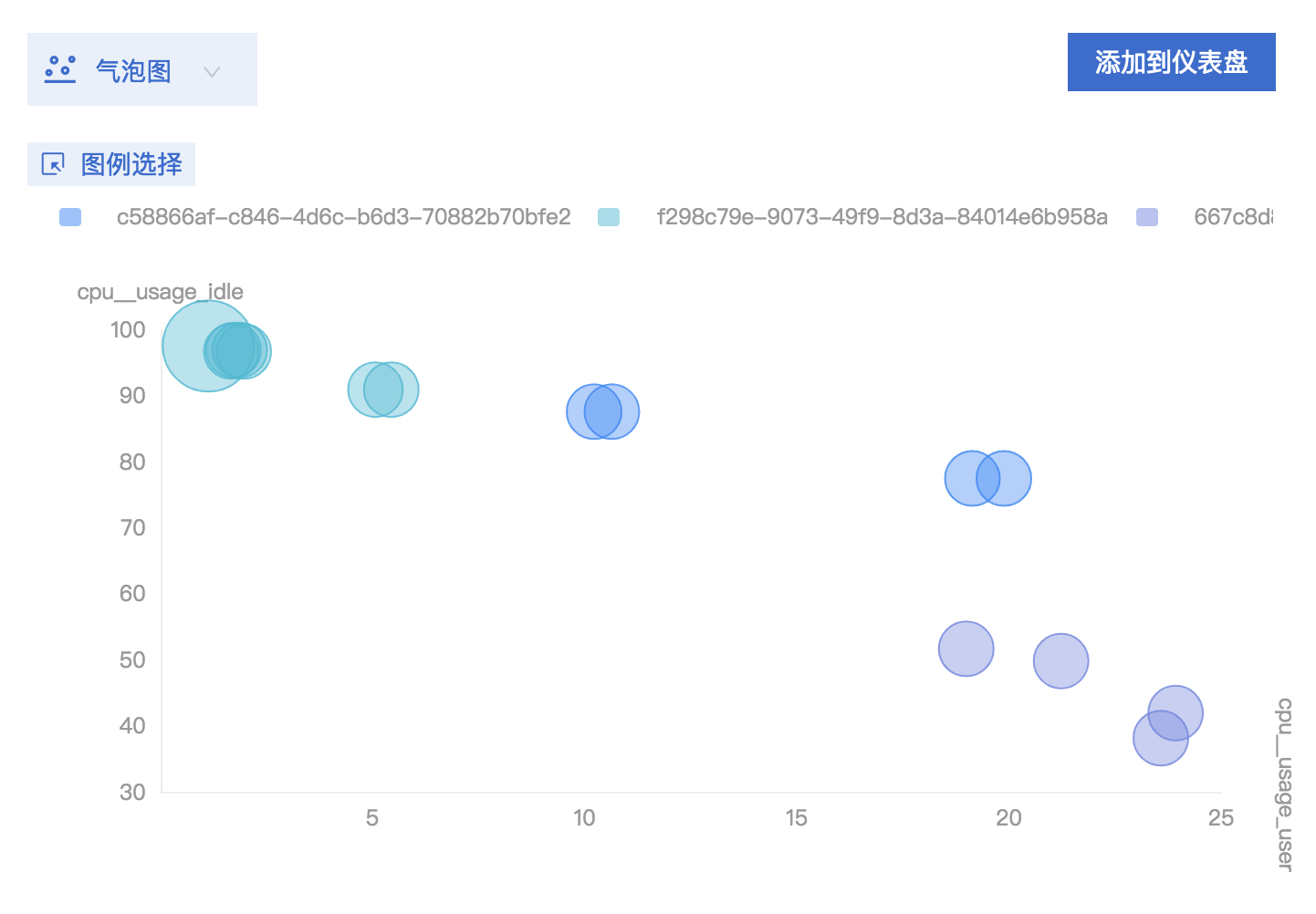

除了大小的映射之外,我们还可以为每个气泡添加上颜色属性(agent_id),这时候气泡图就为我们完美得展示了四个维度的数据。可以看出 cpu__usage_user 和 cpu__usage_idle 之间大致呈负相关的关系,而且 cpu__usage_system 大的平均值集中在蓝色气泡代表的 agent 上。
