单值图

最近更新时间: 2019-07-10 16:41:29

使⽤单值可视化显⽰⼀个指标及其趋势。

使用步骤

1.在搜索栏输入搜索条件，点击右侧的查询按钮；

2.在指标与分组配置里配置好需要显示的分组字段与指标；

3.选择图表类型为单值图；

4.设置图表样式。

单值图样式设置

配置项	说明
统计选项	可以选择统计当前值/一段时间范围内的数据总和/平均值/最大值/最小值
最大值、最小值	限制指标值显示的上限和下限，选填
分段阈值	用来确定数值在不同的范围显示不同的颜色，通过颜色强调数值的范围值或者趋势，通常用在仪表单值图里
空值模式	零：将空值的数据转化为零值；空值：显示空值
显示方式	支持数字单值图、仪表单值图、百分比环图环图（适用于指标为占比值的展现）
颜色模式	设置图表的颜色显示样式，支持背景填充和前景填充两种
前缀、后缀	对于数字单值图，支持给图表添加前缀后缀文字并设置其样式
时序折线	对于数字单值图，是否显示时序折线图
环宽度	对于仪表单值图和占比环图，支持设置环的宽度
标题	设置标题内容及样式相关信息

示例

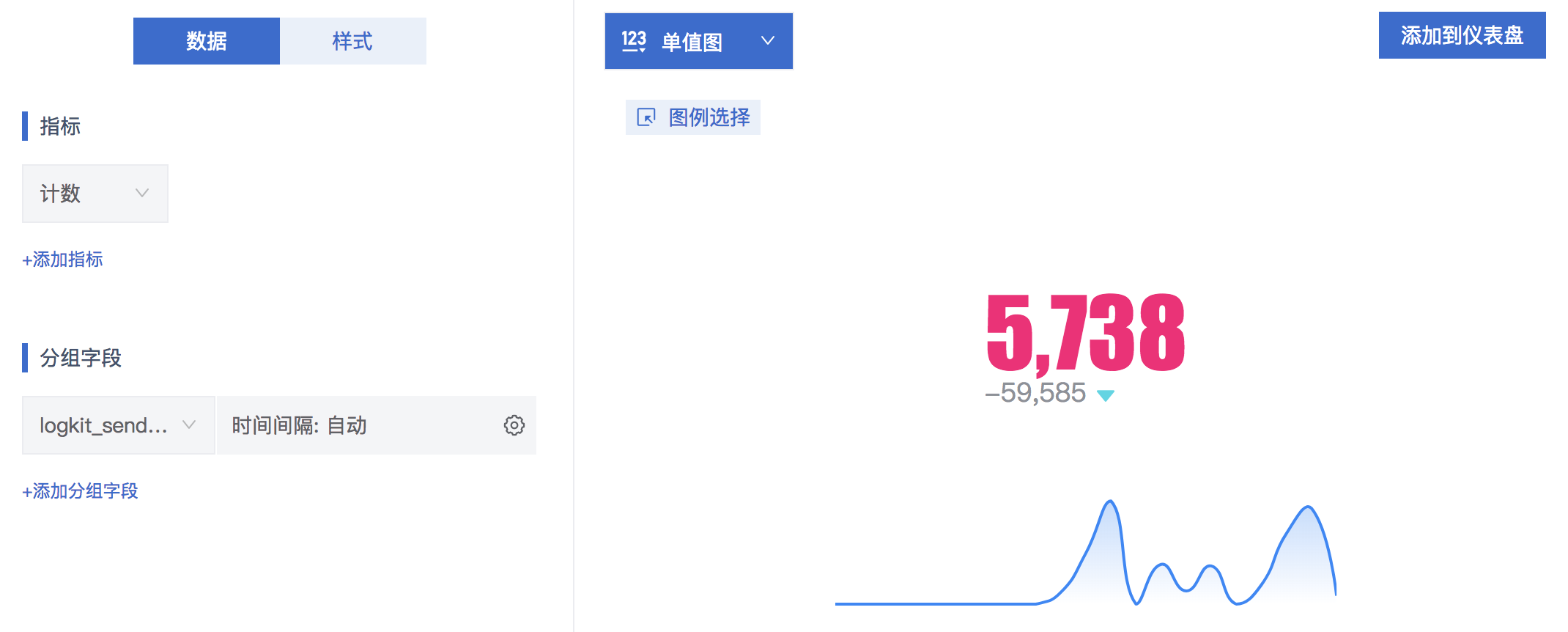

统计指定仓库在指定时间范围的记录条数：

此单值图信息包括日志数量、指定时间范围内的日志数量变化趋势、相比上一个时间点的变化值。

仪表单值图

使⽤仪表单值图一般用来统计指标状态和范围信息，设置好颜色对应的数值范围,您可以快速读出数值意义，如蓝色代表数值处于正常范围，黄色代表数值偏高，红色代表数值过高，可能触发告警。

示例：统计系统 cpu 使用情况

百分比环图

百分比环图一般用来展示指标为占比值的统计信息，如在线率、合格率等。

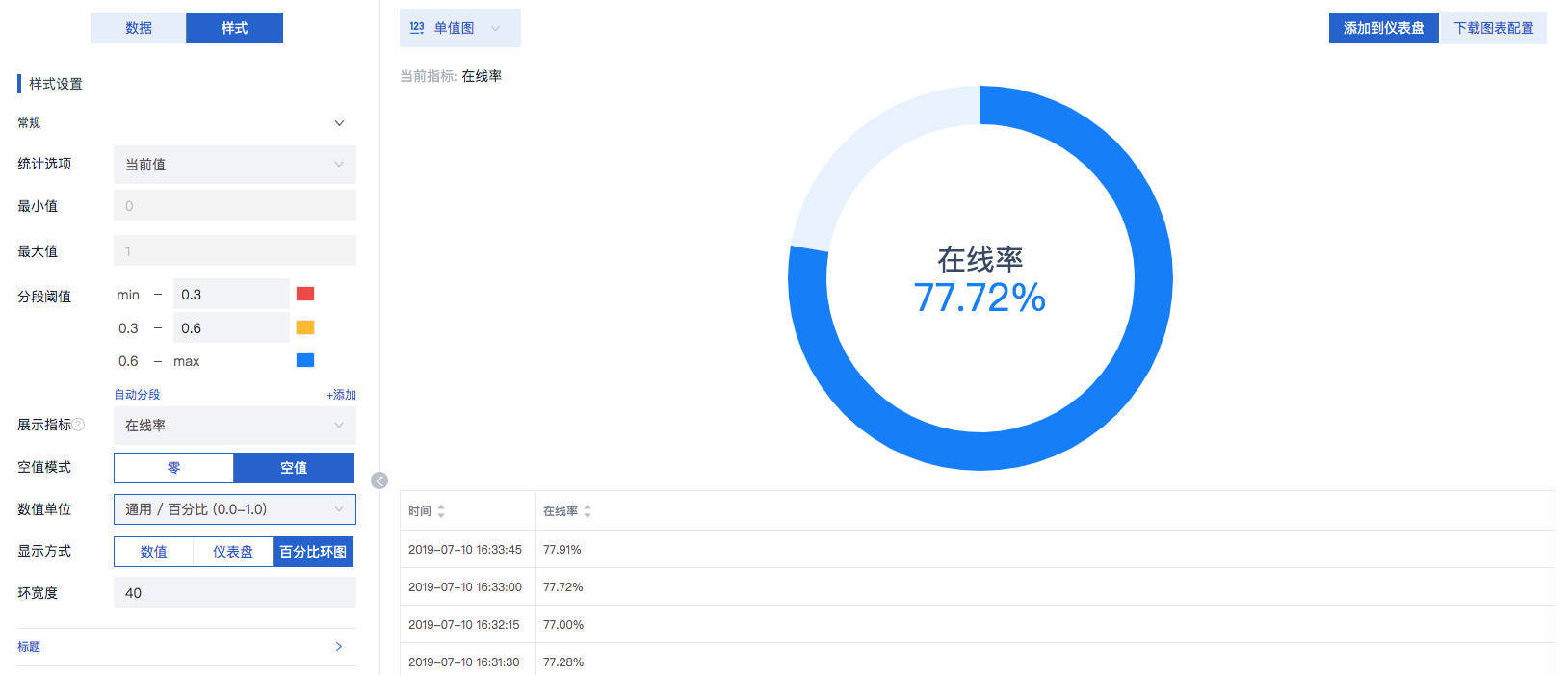

示例：某网站的用户在线率统计
