柱状图

最近更新时间: 2019-07-15 21:01:43

柱状图使用垂直或水平的柱子显示类别之间的数值比较，其中一个轴表示需要对比的分类维度，另一个轴代表相应的数值。
通过样式设置您可以配置水平柱状图、分组柱状图、堆叠柱状图。

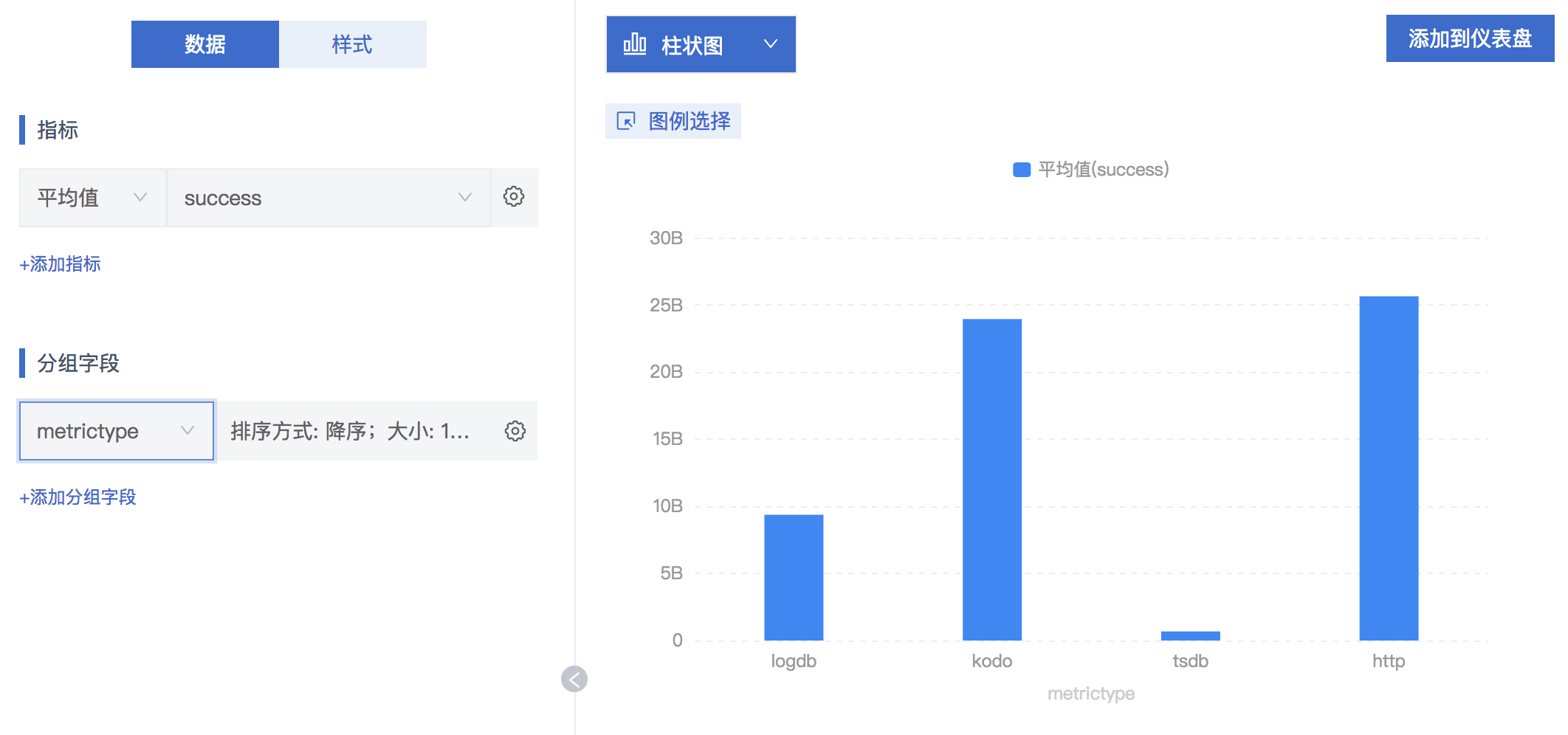

使用步骤

1.在搜索栏输入搜索条件，点击右侧的查询按钮；

2.在指标与分组配置里配置好需要显示的分组字段与指标；

3.选择图表类型为柱状图；

4.设置图表样式。

柱状图样式设置

配置项	说明
展示指标	筛选指标展示
空值模式	零：将空值的数据点转为零点；空值：将空值的数据点显示为间隙；连接：越过空值的数据点连接前后数据点

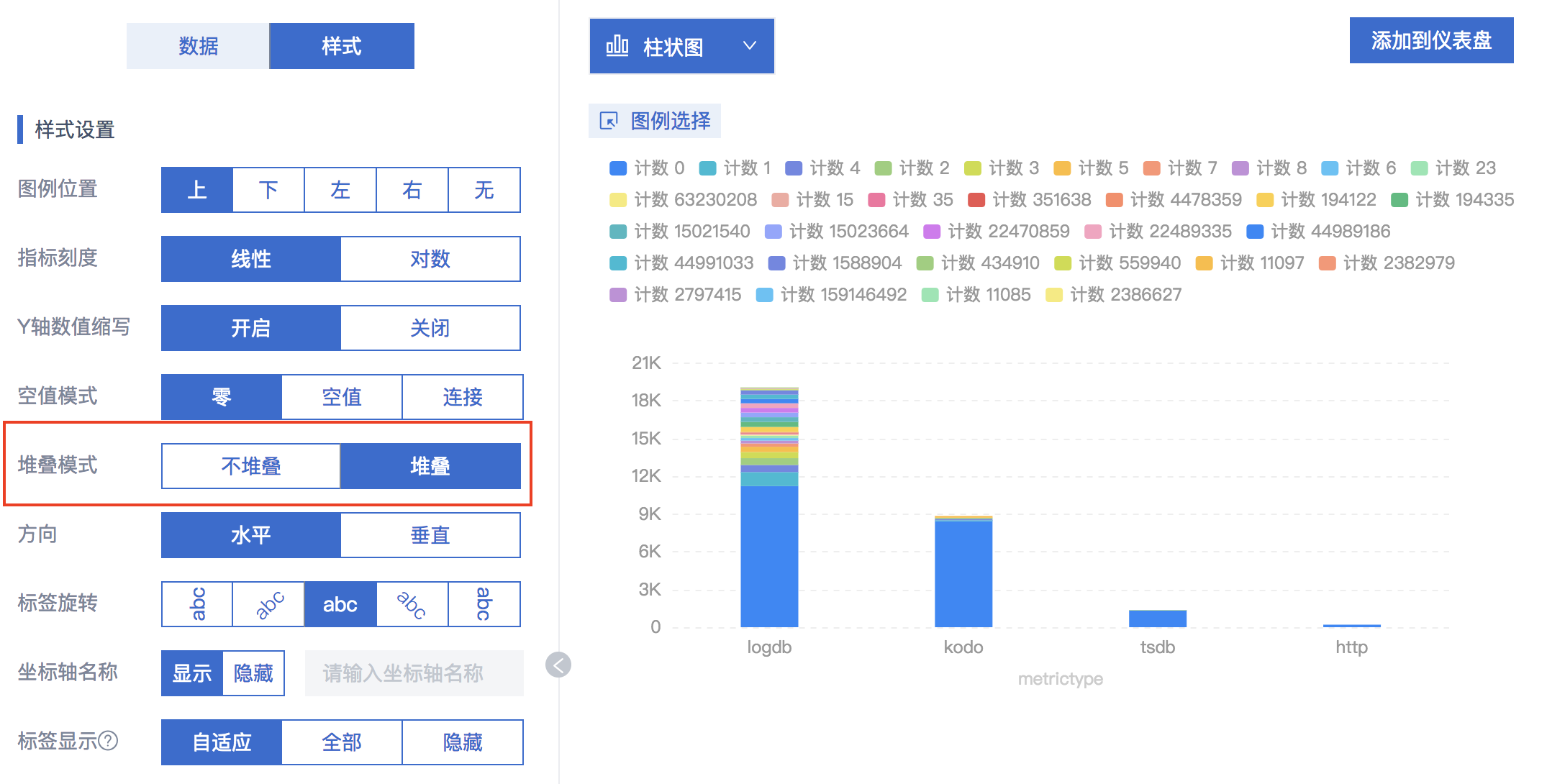

堆叠模式	对于有分类的数据字段可相邻显示各类的值，也可堆叠显示
方向	水平即显示为水平柱状图
显示数值	在柱状图上显示指标数值
对比基线	添加对比基线，对比值可以是常量值或者指标
图例	图例数值：可随图例展示指标值，可选当前值、平均值、最大值、最小值、总和图例位置：图例在图表中的位置
x 轴	标签旋转:可设置显示方式，在 x 轴标签特别长的情况下可用来优化图表显示标签显示：设置 x 轴标签显示风格坐标轴名称：设置 x 轴名称
y 轴	指标刻度：使用对数指标单位刻度在轴值⾮常⼩或⾮常⼤时⾮常有⽤最大值、最小值：y 轴显示的最大值、最小值数值单位：支持完整的单位体系，对图表的单位进行切换坐标轴名称：设置 y 轴名称

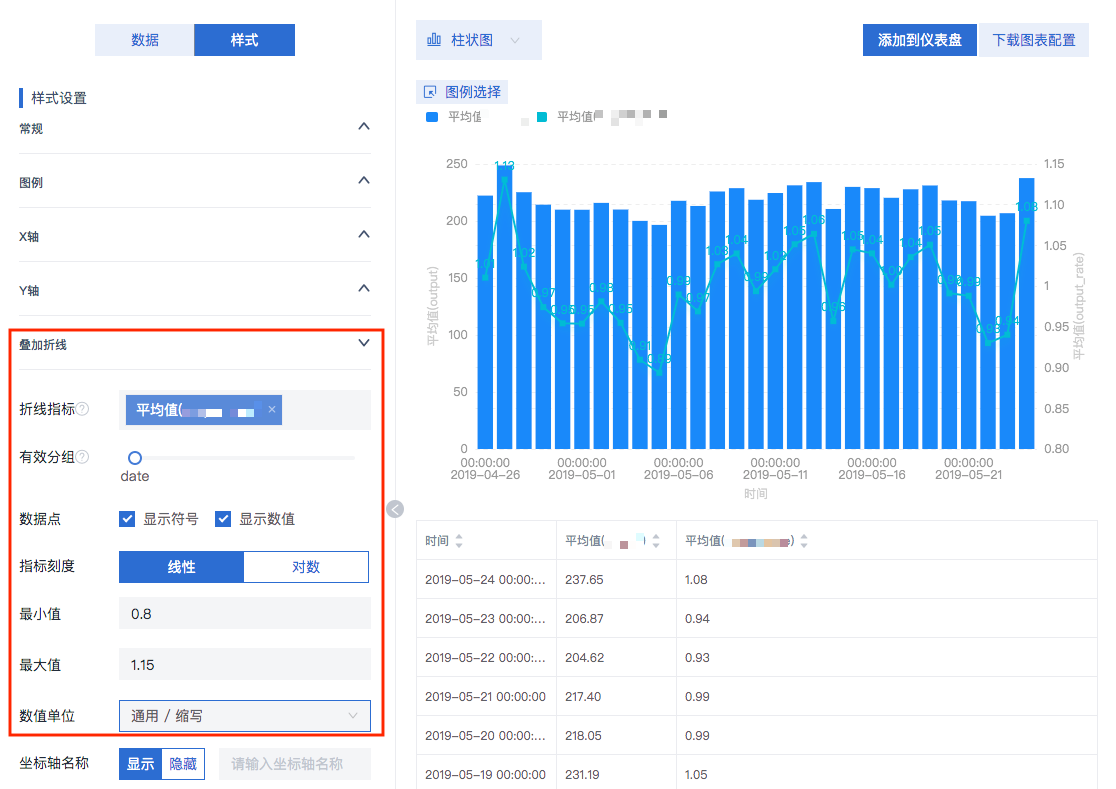

叠加折线	折线指标：选择折线图的展示指标有效分组：生成折线图的分组字段，若添加了多个分组字段，可通过滑杆选择有效分组字段数据点：折线图的数据点突出显示，可展示重点符号或数值指标刻度：使用对数指标单位刻度在轴值⾮常⼩或⾮常⼤时⾮常有⽤最大值、最小值：y 轴显示的最大值、最小值坐标轴名称：设置叠加折线的 y 轴名称
对比分析	设置对比时间，对数据进行同比分析、环比分析和自定时间偏移分析
