    模板变量

    最近更新时间:2021-09-16 15:41:24

    模板变量

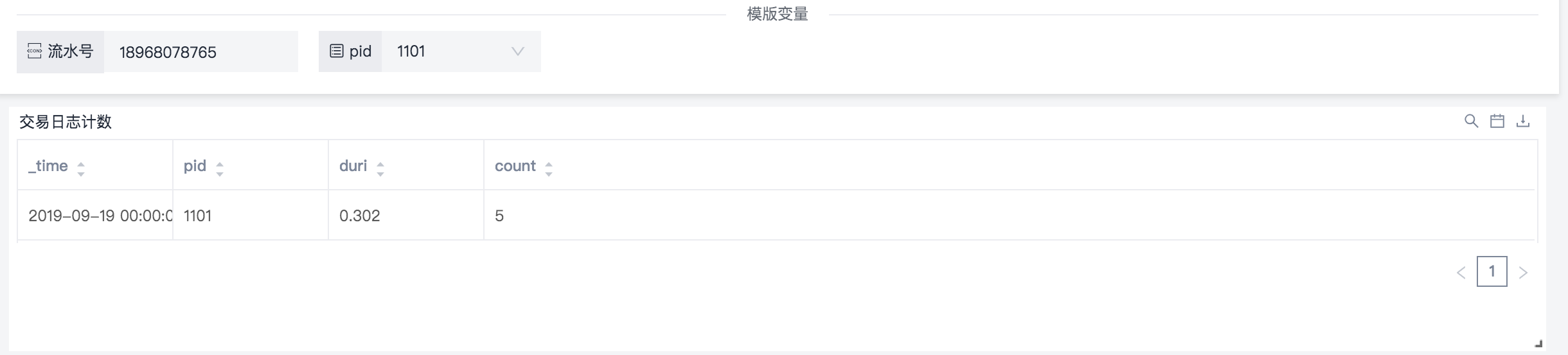

    模板变量允许您创建一个交互式和动态的仪表盘:通过在图表的搜索条件、数据配置里使用模板变量,使得一些原来固定的参数变为动态值,从而可以在仪表盘中方便地查看不同搜索条件、时间间隔、服务器等的数据。

    模板变量类型 描述
    时间间隔 使用时间间隔类型模板变量可以任意切换图表的聚合时间
    字段内容 字段内容模板变量使您可以任意切换字段的取值来改变搜索条件。例如,类型为字段内容的模板变量 status 返回日志中字段 status 的值,日志中 status 字段的值有200、400,则模板变量的选项值是 200,400。通过在搜索条件中指定:status=$status即可通过切换模板变量status的值改变搜索条件
    常量 允许给模板变量预设常量值,在仪表盘的名称、描述,图表的名称中通常用到常量类型模板变量
    服务器 通过模板变量切换数据来源服务器

    模板变量的使用

    • 时间间隔模板变量

      • 添加模板变量:点击仪表盘编辑按钮进入仪表盘编辑模式,在模板变量编辑区域,点击添加模板变量,填写以下内容:

        • 变量名称:在搜索条件引用模板变量时需填写此变量名称。如在搜索条件引用模板变量 interval 表达方式为:interval:$interval。
        • 展示名称:模板变量的展示名称,取易于理解的名称即可。
        • 变量类型:选择模板变量类型为时间间隔。
        • 变量前缀:添加前缀字符串到模板变量的值。
        • 变量后缀:添加后缀字符串到模板变量的值。
      • 使用模板变量:

        • 点击编辑进入仪表盘编辑模式。
        • 点击图表右上角的搜索符号,在搜索条件中引用模板变量,如:interval:$interval。
        • 点击保存,保存图表的搜索条件。
        • 通过模板变量区域的下拉框/输入框切换时间间隔。
    • 字段内容模板变量

      • 添加模板变量:点击仪表盘编辑按钮进入仪表盘编辑模式,在模板变量编辑区域,点击添加模板变量,填写以下内容:

        • 变量名称:在搜索条件引用模板变量时需填写此变量名称。如在搜索条件引用模板变量 status 表达方式为:status=$status。
        • 展示名称:模板变量的展示名称,取易于理解的名称即可。
        • 变量类型:选择模板变量类型为字段内容。
        • 变量前缀:添加前缀字符串到模板变量的值。
        • 变量后缀:添加后缀字符串到模板变量的值。
        • 变量值前缀:当模板变量的值为数组时,添加前缀字符串到数组里的每个值。
        • 变量值后缀:当模板变量的值为数组时,添加后缀字符串到数组里的每个值。
        • 分隔符:当模板变量的值为数组时,指定在每个值中间插入的分隔符。
        • 查询语句:输入查询语句,返回字段列表。
        • 取值字段:选择需在模板变量中切换取值的字段。
        • 支持多选:允许多值同时选中。
        • 预览:预览模板变量的取值。
      • 使用模板变量:

        • 点击编辑进入仪表盘编辑模式。
        • 点击图表右上角的搜索符号,在搜索条件中引用模板变量,如:status=$status。
        • 点击保存,保存图表的搜索条件。
        • 通过模板变量区域的下拉框/输入框切换字段取值。
    • 常量类型模板变量:

      • 添加模板变量:点击仪表盘编辑按钮进入仪表盘编辑模式,在模板变量编辑区域,点击添加模板变量,填写以下内容:
        变量名称:在搜索条件/文字描述中引用模板变量时需填写此变量名称。如在仪表盘标题中引用模板变量 title 表达方式为:$title。
        • 展示名称:模板变量的展示名称,取易于理解的名称即可。
        • 变量类型:选择模板变量类型为常量。
        • 变量前缀:添加前缀字符串到模板变量的值。
        • 变量后缀:添加后缀字符串到模板变量的值。
        • 默认选项:输入常量的预置值,可输入多个值,按回车分隔输入。
        • 支持多选:允许多值同时选中。
      • 使用模板变量:
        • 点击编辑进入仪表盘编辑模式。
        • 在搜索条件或文字描述中引用模板变量,如:在仪表盘标题中使用模板变量:$title。
        • 点击保存。
        • 通过模板变量区域的下拉框/输入框切换常量值。

    示例一

    背景说明
    本示例数据集是从国家统计局的官方网站上公布的国际数据中,摘录的哈萨克斯坦、塔吉克斯坦、乌兹别克斯坦等中亚五国在1998年~2007年期间的人口数据。共有3个变量,分别为:

    变量名称 变量含义
    year 年份
    country 国家名称
    population 人口

    我们可以通过配置模板变量,在同一张折线图内通过选择不同的国家名称,快速查看到所选国家的人口变化趋势图,而不需要事先绘制好所有国家的人口变化趋势图。

    点击下载本测试数据集

    操作流程
    1、将该数据集上传到Pandora并保存到仓库中,通过可视化分析绘制反映人口(population)与年份(year)关系折线图,并将其添加到仪表盘Middle_Asia中。详细操作查看可视化手册
    2、进入仪表盘Middle_Asia,点击右上角“编辑”按钮,进入到仪表盘编辑状态。
    3、点击 “+”按钮,在下拉框中选择 “新增模版变量”;点击模版变量框右侧“编辑”按钮,在弹出的配置表单中进行模版变量配置。

    • 配置国家名称模板变量:
      选择“下拉”选项卡,填写变量展示名,如“国家名称”;在动态选项的“搜索语句”中输入返回字段列表的SPL语句,如:repo=“middle_asia”;在“标签字段”部分输入标签来源的字段名,如“country”;在“值字段”部分可以选择不输入,也可以输入与“标签字段”部分相同的字段名,即“country”;最后点击“确定”。
      4、点击折线图右上角的“编辑搜索条件”按钮, 在弹出的“搜索条件”窗口中,通过输入变量的方式实现搜索内容的筛选,如:repo=“middle_asia” and country=$country$,然后点击“确认修改”。
      5、完成以上所有操作后,点击“保存”。这时,从“地区”变量的下拉菜单中选择想了解的国家名称,就可以快速地看到对应国家的人口数据在折线图上的动态更新,实现不同国家人口趋势图的灵活切换。

    示例二

    背景说明
    本示例数据集是根据某日化消费品公司运营管理记录模拟的2019年度每个月在中国国内的销售数据,这里涉及到的销售区域分为两级管理,分别是“地区”和“省份”。目前已有运营的“地区”分为华北、东北、华中、中南、西南、西北这6大块,涵盖到的“省份”分为华北地区的北京、天津、河北,东北地区的辽宁、吉林、黑龙江等21个省、市、自治区。共有4个变量,分别为:

    变量名称 变量含义
    region 地区
    province 省份
    month 月份
    volume 销量

    我们可以通过配置模板变量,实现在同一个可视化图表中通过切换变量查看不同地区、不同省份及不同月份的销售业绩以便用户快速了解销售情况。例如在图表中,默认情况下管理者能够看到华东地区在2019年全年的整体销售业绩。当用户想快速查看北京2019年12月份的销售业绩时,切换地区、省份以及月份的模版变量值即可,可以很方便地实现切换查询条件获取需要数据结果。

    点击下载本测试数据集

    操作过程
    1、将该数据集上传至Pandora并保存到仓库中,通过可视化分析绘制反映销量(volume)与年份(year)关系的柱状图,并将其添加到仪表盘sales_volume中。详细操作查看可视化手册
    2、进入仪表盘sales_volume,点击右上角的“编辑”按钮,进入仪表盘编辑状态。
    3、点击 “+”按钮,在下拉框中选择 “新增模版变量”;点击模版变量框右侧“编辑”按钮,在弹出的配置表单中进行模版变量配置。

    • 配置地区模版变量:
      选择“下拉”选项卡,填写变量展示名,如“地区”;在动态选项的“搜索语句”中输入返回字段列表的SPL语句,如:repo=“sales_volume”;在“标签字段”部分输入用于变量的字段名,如“region”;在“值字段”部分可以选择不输入,也可以输入与“标签字段”相同的字段名,即“region”,最后点击“确定”。
    • 配置省份模板变量,使用同样操作新增一个模板变量:
      选择“下拉”选项卡,在“标签”部分输入自定义的展示名,如“省份”;在“查询语句”输入可以返回字段列表的SPL语句,需要注意的是这里配置的变量“省份”和变量“地区”是嵌套关系,即不同地区下的省份选项是不同的,某个省份只属于某个特定的地区,“省份”可选的值必须跟随“地区”中选择的值变化,如:repo=“sales_volume” AND region=$region$;在“标签字段”部分输入标签来源的字段名,如“province”;在“值字段”部分可以选择不输入,也可以输入与“标签字段”相同的字段名,即“province”,最后点击“确定”。
      5、点击折线图右上角的 “编辑搜索条件”按钮, 在弹出的“搜索条件”窗口中,输入与值字段所选内容一致的SPL语句,如:repo=“sales_volume” and region=$region$ and province=$province$,
      然后点击“确认修改”。
      6、完成以上所有操作后,点击保存进入到仪表盘展示状态。这时,从“地区”变量的下拉菜单中选择地区名称,再从“省份”右侧的下拉菜单中选择对应的“省份”名称,就可以快速查看想要了解的省份的销售数,实现不同地区、不同省份销售业绩图表的快速切换。
