    仪表盘

    最近更新时间:2021-09-16 15:41:10

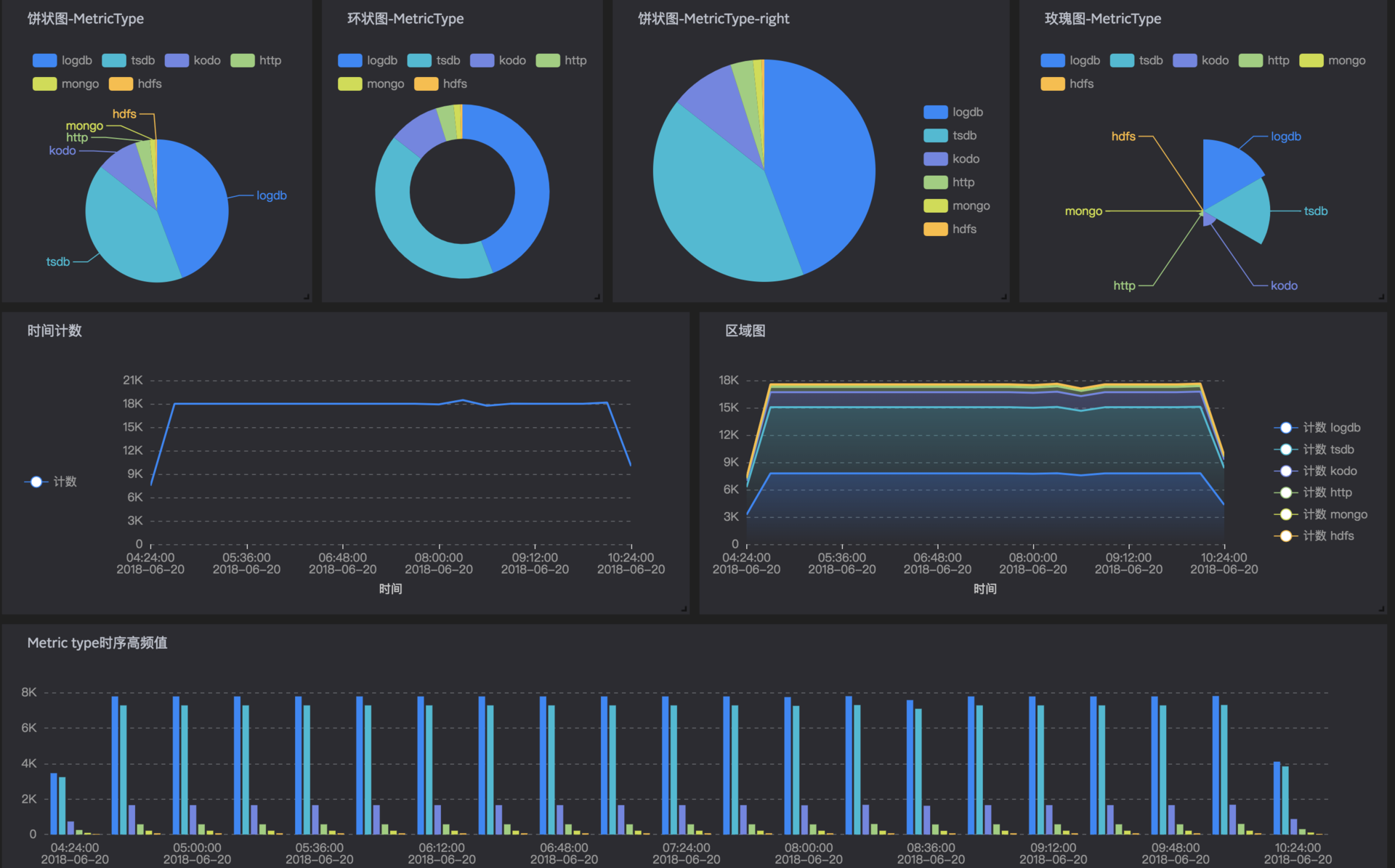

    将报表保存到仪表盘,您可以在任意时刻通过仪表盘数据报表观察原始数据,对数据进行实时监控。

    创建仪表盘

    1.通过可视化配置报表,将配置的报表添加至仪表盘或新建仪表盘。

    2.在仪表盘管理页面新建仪表盘。

    进入仪表盘列表页,点击右上角的新增仪表盘按钮,输入仪表盘名称与描述创建一个新的仪表盘。

    仪表盘操作

    • 刷新:选择刷新频率,当前仪表盘的所有图表将按照此频率自动刷新。
    • 切换时间范围。
    • 切换显示风格:自定义仪表盘显示风格,目前支持黑、白两种背景色。
    • 全屏:支持仪表盘内容全屏显示。
    • 导出:支持将仪表盘导出成配置文件、图片、WORD、PDF。
    • 下载每个图表的数据,点击图表右上角的下载符号,支持下载为 JSON、CSV、TSV 格式的数据。

    编辑仪表盘

    在编辑模式下,您可以进行如下操作:

    • 创建图表
      点击工具栏的创建图表符号,跳转进入可视化配置页面,开始配置图表。

    • 导入图表
      支持从已有仪表盘导入图表,点击工具栏的导入图表符号,页面右侧滑出已有仪表盘列表,点击任意图表名称即可将图表添加到当前仪表盘。

    • 编辑仪表盘名称描述

    • 编辑图表

      • 编辑图表名称、设置图表名称颜色、设置图表名称是否可见。
      • 编辑图表搜索条件。
      • 切换图表类型。
      • 编辑图表样式。
      • 切换时间范围,支持自定义时间和全局时间。
      • 删除图表。
    • 编辑仪表盘设置

      • 设置全屏时工具栏显示/隐藏。
      • 投屏比例:将仪表盘连接至大屏显示时需根据大屏显示器的屏幕宽度调整此参数。
      • 缩放标准:拖动图表的缩放标准。如每拖动一次图表,宽变换1/48的屏幕宽度,高变换30个像素。
      • 网格间隙:图表与图表间距。

    模板变量

    模板变量允许您创建一个交互式和动态的仪表盘:通过在图表的搜索条件、数据配置里使用模板变量,使得一些原来固定的参数变为动态值,从而可以在仪表盘中方便地查看不同搜索条件、时间间隔、服务器等的数据。

    模板变量类型 描述
    时间间隔 使用时间间隔类型模板变量可以任意切换图表的聚合时间
    字段内容 字段内容模板变量使您可以任意切换字段的取值来改变搜索条件。例如,类型为字段内容的模板变量 status 返回日志中字段 status 的值,日志中 status 字段的值有200、400,则模板变量的选项值是 200,400。通过在搜索条件中指定:status=$status即可通过切换模板变量status的值改变搜索条件
    常量 允许给模板变量预设常量值,在仪表盘的名称、描述,图表的名称中通常用到常量类型模板变量
    服务器 通过模板变量切换数据来源服务器

    下钻

    图表支持您定义一个下钻动作,当您点击图表时,可以根据定义下钻到指定位置。

    当前支持的下钻类型:

    • 下钻到搜索(智能模式):系统根据用户点击自动生成搜索条件下钻到搜索
    • 下钻到搜索(自定义):系统根据用户指定的搜索条件下钻到搜索
    • 下钻到仪表盘:系统根据用户指定的仪表盘ID下钻到仪表盘
    • 下钻到报表:系统根据用户指定的报表ID下钻到报表
    • 下钻到URL:系统根据用户指定的URL下钻到自定义页面
    • 下钻到图表:可以自定义搜索条件,配置当前图表多级下钻
